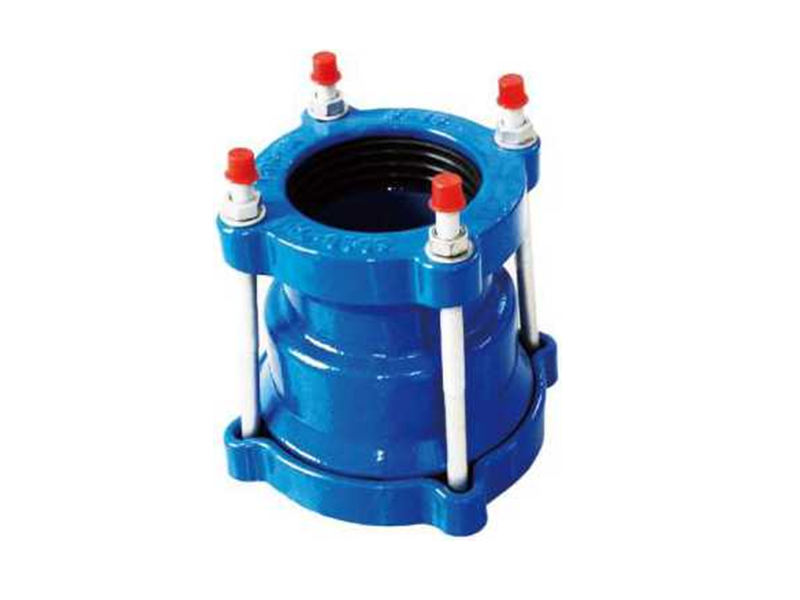

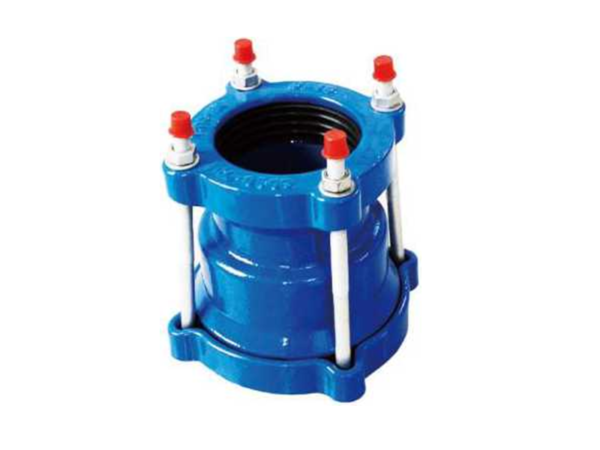

Acoplamiento escalonado universal
◆Material Especificación:
| No. | Nombre de la pieza | Material | Especificación |
| 1 | Manga central | Acero al carbono | S235JR |
| 2 | Anillo terminal | Hierro dúctil | GGG50 |
| 3 | Junta de goma | Goma | EPDM |
| 4 | Perno | Acero revestido de Dacromet | ISO898-1:1999 |
| 5 | Lavadora | Acero revestido de Dacromet | |
| 6 | Tuerca | Acero revestido de Dacromet | ISO898-2:1992 |
| 7 | Gorra | Plástico |
◆ Dimensiones (mm)
| Tamaños | Diámetro | Manga | Configuración Brecha | Max Brecha |
MxL1 | |||||
| Extremo pequeño | Extremo grande | |||||||||
| Min | Max | Min | Max | A1 | A | L1 | T | |||
| 59 | 72 | 68 | 84 | 165 | 180 | 115 | 4.5 | 25 | 50 | 4-M12x190 |
| 59 | 72 | 88 | 103 | 165 | 185 | 115 | 4.5 | 25 | 50 | 4-M12x190 |
| 68 | 84 | 88 | 103 | 180 | 185 | 115 | 4.5 | 25 | 50 | 4-M12x190 |
| 88 | 103 | 109 | 128 | 185 | 225 | 115 | 4.5 | 25 | 50 | 4-M12x190 |
| 109 | 128 | 132 | 153 | 225 | 250 | 115 | 4.5 | 25 | 50 | 4-M12x210 |
| 132 | 153 | 159 | 182 | 250 | 275 | 125 | 4.5 | 25 | 50 | 4-M12x220 |
| 159 | 182 | 192 | 210 | 272 | 305 | 125 | 5 | 25 | 50 | 4-M12x220 |
| 192 | 210 | 218 | 235 | 305 | 315 | 135 | 5 | 25 | 50 | 4-M12x230 |
| 218 | 235 | 242 | 266 | 315 | 350 | 135 | 5 | 25 | 50 | 4-M12x230 |
| 242 | 266 | 272 | 289 | 350 | 395 | 135 | 5 | 25 | 50 | 6-M12x230 |
| 272 | 289 | 315 | 332 | 395 | 450 | 135 | 5 | 25 | 50 | 6-M12x230 |
◆ Características
- Material de hierro dúctil GGG50 (acero dulce S235JR) con revestimiento FBE.
- Equipado con pernos y tuercas de acero recubierto de dacromet.
- Juntas de caucho EPDM.
- Accesorios de tubería mecánicos de alta tolerancia
Permite la unión mecánica de tubos de diferentes materiales y diámetros exteriores.
Descripción
- Amplia gama de diámetros exteriores: una media de 21 mm por lado.
- Número reducido de modelos para un diámetro nominal.
- Fiabilidad:
- Junta estanca permanente al comprimir la junta
entre la brida final y el manguito sobre la superficie de la tubería.
- Protección anticorrosión: revestimiento de polvo epoxi (150 μm) y
Dacromet® 500 Gr.B para los pernos.
- Facilidad y rapidez de instalación:
- Desviación angular ±6°.
- Absorbe la dilatación y la contracción.
- Se adapta a la desalineación.
- Brecha de ajuste importante.
- Conformidad con las normas:
- NF A 48-830: Productos de fundición - Fundición de grafito esferoidal
accesorios para tuberías de agua potable de PVC a presión.
- NF EN 545: Tubos de fundición dúctil, accesorios y sus uniones para
tuberías de agua - requisitos y métodos de ensayo.
- ISO 2531: Tubos de fundición dúctil, accesorios y sus uniones para
aplicaciones acuáticas.
- Aprobación:
- Agua potable autorizada.
- Nota:
Este acoplamiento no resiste las fuerzas longitudinales y asegúrese de que
se proporcione una sujeción adecuada para evitar la dislocación de las tuberías.
Datos técnicos
- Gama: DN 40/50 a 400.
- Presión máxima de trabajo: PN 16.
- Temperaturas: De +0°C a +60°C.
- Par: de 60 a 70 Nm.
Aplicaciones
- Redes de agua potable.
- Bombeo, tratamiento, almacenamiento de agua.
- Redes de protección contra incendios.
- Redes de riego.
- Redes de alcantarillado y evacuación de aguas pluviales
(tipo WC - EN 681-1).
Pruebas
- Prueba de estanquidad según la norma ISO 2531.
