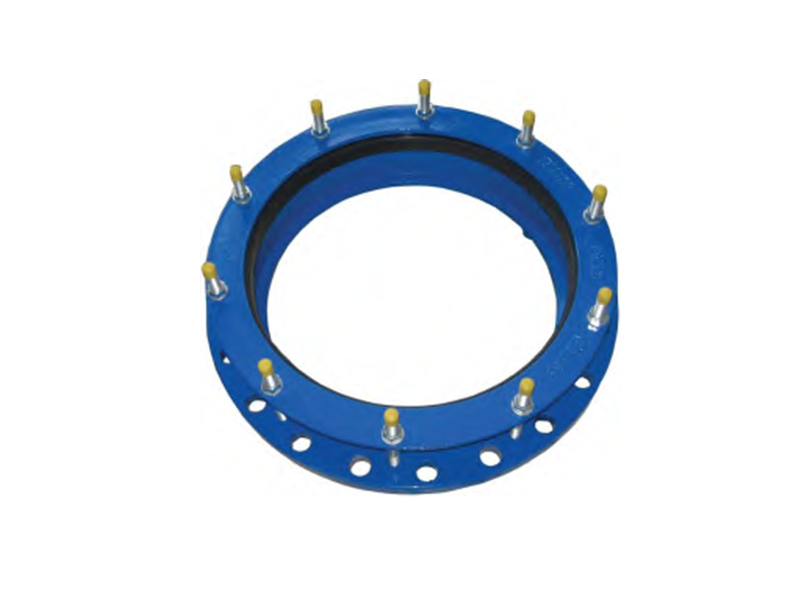

Adaptador de brida específico para tubos de ACERO
◆Material Specification:
| No. | Nombre de la pieza | Material | Especificación |
| 1 | Cuerpo | Hierro dúctil | GGG50 |
| 2 | Anillo terminal | Hierro dúctil | GGG50 |
| 3 | Junta de goma | Goma | EPDM |
| 4 | Perno | Acero revestido de Dacromet | ISO898-1:1999 |
| 5 | Lavadora | Acero revestido de Dacromet | |
| 6 | Tuerca | Acero revestido de Dacromet | ISO898-2:1992 |
| 7 | Gorra | Plástico |
◆ Dimensiones (mm)
DN | Tubería OD | B | C | b | PN10 Brida Perforación | PN16 Brida Perforación | Pernos No | MxL | ||||
| D | D1 | n-Od | D | D1 | n-Od | |||||||
| DN50 | 60.5 | 73 | 110 | 19 | 165 | 125 | 4-19 | 165 | 125 | 4-19 | 4 | M12x100 |
| DN65 | 76.3 | 73 | 110 | 19 | 185 | 145 | 4-19 | 185 | 145 | 4-19 | 4 | M12x100 |
| DN80 | 89.1 | 73 | 110 | 19 | 200 | 160 | 8-19 | 200 | 160 | 8-19 | 4 | M12x100 |
| DN100 | 114.3 | 73 | 110 | 19 | 220 | 180 | 8-19 | 220 | 180 | 8-19 | 4 | M12x100 |
| DN125 | 139.8 | 76 | 110 | 19 | 250 | 210 | 8-19 | 250 | 210 | 8-19 | 4 | M12x100 |
| DN150 | 168.3 | 76 | 125 | 19 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | 4 | M12x110 |
| DN200 | 219.1 | 76 | 125 | 20 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | 4 | M12x110 |
| DN250 | 273.1 | 90 | 135 | 22 | 400 | 350 | 12-23 | 400 | 355 | 12-28 | 6 | M12x120 |
| DN300 | 323.9 | 90 | 135 | 24.5 | 455 | 400 | 12-23 | 455 | 410 | 12-28 | 6 | M12x120 |
| DN350 | 355.6 | 110 | 185 | 24.5 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | 8 | M16x170 |
| DN400 | 406.4 | 110 | 180 | 24 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | 8 | M16x170 |
| DN450 | 457.2 | 110 | 190 | 25 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | 10 | M16x170 |
| DN500 | 508 | 115 | 190 | 26 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | 10 | M16x180 |
| DN600 | 609.6 | 115 | 190 | 30 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | 10 | M16x180 |
| DN700 | 711.2 | 115 | 190 | 32 | 895 | 840 | 24-31 | 910 | 840 | 24-37 | 12 | M16x180 |
| DN800 | 812.8 | 115 | 190 | 35 | 1015 | 950 | 24-34 | 1025 | 950 | 24-40 | 12 | M16x180 |
| DN900 | 914.4 | 115 | 190 | 37 | 1115 | 1050 | 28-34 | 1125 | 1050 | 28-40 | 14 | M16x180 |
| DN1000 | 1016 | 115 | 190 | 40 | 1230 | 1160 | 28-37 | 1255 | 1170 | 28-43 | 14 | M16x180 |
| DN1200 | 1219.2 | 130 | 190 | 45 | 1455 | 1380 | 32-40 | 1485 | 1390 | 32-49 | 16 | M16x180 |
Los adaptadores de brida específicos, que cubren una gama similar a la de los acoplamientos rectos, se fabrican para unir tuberías de extremos lisos a válvulas, accesorios, caudalímetros y tuberías con bridas. Los acoplamientos específicos unen tuberías del mismo diámetro exterior y se pueden fabricar para adaptarse a dimensiones métricas e imperiales para tuberías de acero, hierro dúctil, etc.
Características de diseño
◆ Sellado de larga duración
- La junta de sellado elastomético puede proporcionar más de 25 años de vida útil.
Fácil de adaptar
- Disponible para muchas condiciones de instalación, como bajo el agua, tipos de zanjas en cualquier clima.
◆ Excelente protección del revestimiento
- El cuadro normal para universal
los accesorios son de fusión RAL5017
polvo recubierto de epoxi que con
buenas características anticorrosión,
y los tornillos y tuercas están recubiertos de Dacromet, que tiene buenas características de anticorrosión y termoestabilidad.
Material y normas pertinentes:
Acoplamiento
Manguito central y anillos finales
- Fundición dúctil según BS EN-GJS-500-7
- Acero dulce según EN10025 S235JR.
◆ JuntasEstándar
- EPDM SEGÚN BS EN681-1
- NBR SEGÚN BS EN682
◆ Pernos en T/Tornillos
- Norma:Acero según BS EN ISO898-1 Clase4.8
- Otro material disponible previa solicitud.
◆ Tuercas/Arandelas
- Tuercas:Acero según BS EN ISO 898-2.
- Otro material disponible previa solicitud.
◆ Arandelas
- Acero recubierto de Decromet
Revestimientos
- Azul FBE con recubrimiento RAL5017
- Opción:Rilsan Nylon 11.
Adaptador de brida
◆ Cuerpo y anillo final
- Fundición dúctil según BS EN-GJS-500-7
- Acero dulce según EN10025 S235JR.
Juntas estándar
- EPDM SEGÚN BS EN681-1
- NBR SEGÚN BS EN682
◆ Pernos en T/Tornillos
- Norma:Acero según BS EN SO 898-1 Clase4.8
- Otro material disponible previa solicitud.
◆ Tuercas/Arandelas
- Tuercas:Acero según BS EN ISO898-2.
- Otro material disponible previa solicitud.
◆ Arandelas
- Acero recubierto de Decromet
Revestimientos
- Azul FBE con recubrimiento RAL5017
- Opción:Rilsan Nylon 11.
