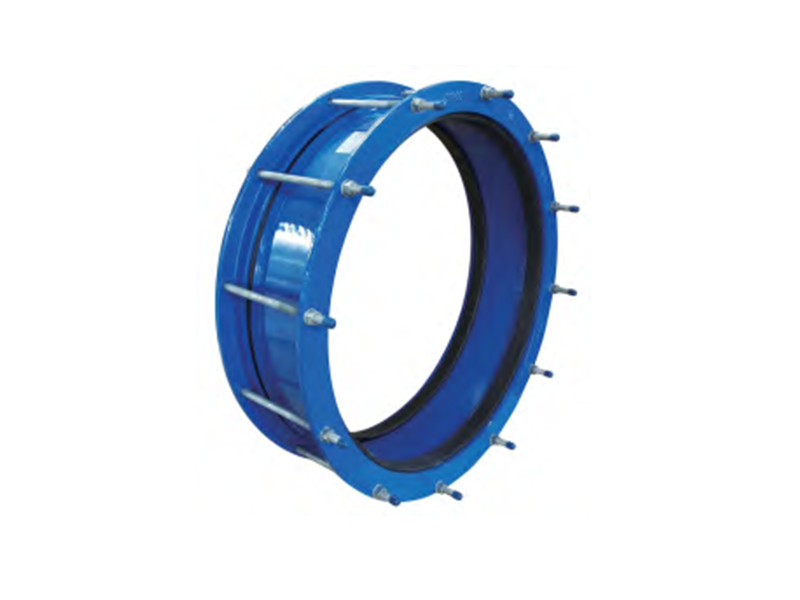

Acoplamiento específico para tuberías DI
◆Material Especificación:
| No. | Nombre de la pieza | Material | Especificación |
| 1 | Manga central | Hierro dúctil/acero al carbono | GGG50/S235JR |
| 2 | Anillo terminal | Hierro dúctil | GGG50 |
| 3 | Junta de goma | Goma | EPDM |
| 4 | Perno | Acero revestido de Dacromet | |
| 5 | Lavadora | Acero revestido de Dacromet | |
| 6 | Tuerca | Acero revestido de Dacromet | |
| 7 | Tapa de plástico |
◆ Dimensiones (mm)
| Talla | D.E. del tubo | A | L | L1 | Pernos No. | M×L2 |
| DN40 | 56 | 120 | 102 | 125 | 2 | M12x158 |
| DN50 | 66 | 126 | 102 | 125 | 2 | M12x158 |
| DN60 | 77 | 135 | 102 | 125 | 2 | M12x158 |
| DN65 | 82 | 156 | 102 | 125 | 2 | M12x158 |
| DN80 | 98 | 184 | 102 | 130 | 4 | M12x158 |
| DN100 | 118 | 205 | 102 | 130 | 4 | M12x158 |
| DN125 | 144 | 232 | 102 | 130 | 4 | M12x158 |
| DN150 | 170 | 264 | 102 | 133 | 4 | M12x165 |
| DN200 | 222 | 315 | 102 | 133 | 6 | M12x165 |
| DN250 | 274 | 374 | 102 | 136 | 6 | M12x165 |
| DN300 | 326 | 426 | 102 | 136 | 6 | M12x165 |
| DN350 | 378 | 494 | 152 | 200 | 8 | M16x240 |
| DN400 | 429 | 544 | 152 | 200 | 8 | M16x240 |
| DN450 | 480 | 595 | 152 | 200 | 10 | M16x240 |
| DN500 | 532 | 650 | 152 | 210 | 10 | M16x240 |
| DN600 | 635 | 753 | 152 | 210 | 12 | M16x240 |
| DN700 | 738 | 858 | 152 | 210 | 12 | M16x240 |
| DN800 | 842 | 962 | 152 | 210 | 12 | M16x240 |
| DN900 | 945 | 1070 | 178 | 238 | 14 | M16x280 |
| DN1000 | 1048 | 1173 | 178 | 238 | 14 | M16x280 |
| DN1100 | 1152 | 1282 | 178 | 240 | 16 | M16x280 |
| DN1200 | 1255 | 1385 | 178 | 240 | 18 | M16x280 |
| DN1400 | 1462 | 1592 | 178 | 250 | 20 | M20x280 |
| DN1600 | 1668 | 1798 | 178 | 250 | 24 | M20x280 |
| DN1800 | 1875 | 2015 | 254 | 320 | 32 | M20x360 |
| DN2000 | 2082 | 2222 | 254 | 320 | 36 | M20x360 |
Los adaptadores de brida específicos, que cubren una gama similar a la de los acoplamientos rectos, se fabrican para unir tuberías de extremos lisos a válvulas, accesorios, caudalímetros y tuberías con bridas. Los acoplamientos específicos unen tuberías del mismo diámetro exterior y se pueden fabricar para adaptarse a dimensiones métricas e imperiales para tuberías de acero, hierro dúctil, etc.
Características de diseño
◆ Sellado de larga duración
- La junta de sellado elastomético puede proporcionar más de 25 años de vida útil.
Fácil de adaptar
- Disponible para muchas condiciones de instalación, como bajo el agua, tipos de zanjas en cualquier clima.
◆ Excelente protección del revestimiento
- El cuadro normal para universal
los accesorios son de fusión RAL5017
polvo recubierto de epoxi que con
buenas características anticorrosión,
y los tornillos y tuercas están recubiertos de Dacromet, que tiene buenas características de anticorrosión y termoestabilidad.
Material y normas pertinentes:
Acoplamiento
Manguito central y anillos finales
- Fundición dúctil según BS EN-GJS-500-7
- Acero dulce según EN10025 S235JR.
◆ JuntasEstándar
- EPDM SEGÚN BS EN681-1
- NBR SEGÚN BS EN682
◆ Pernos en T/Tornillos
- Norma:Acero según BS EN ISO898-1 Clase4.8
- Otro material disponible previa solicitud.
◆ Tuercas/Arandelas
- Tuercas:Acero según BS EN ISO 898-2.
- Otro material disponible previa solicitud.
◆ Arandelas
- Acero recubierto de Decromet
Revestimientos
- Azul FBE con recubrimiento RAL5017
- Opción:Rilsan Nylon 11.
Adaptador de brida
◆ Cuerpo y anillo final
- Fundición dúctil según BS EN-GJS-500-7
- Acero dulce según EN10025 S235JR.
Juntas estándar
- EPDM SEGÚN BS EN681-1
- NBR SEGÚN BS EN682
◆ Pernos en T/Tornillos
- Norma:Acero según BS EN SO 898-1 Clase4.8
- Otro material disponible previa solicitud.
◆ Tuercas/Arandelas
- Tuercas:Acero según BS EN ISO898-2.
- Otro material disponible previa solicitud.
◆ Arandelas
- Acero recubierto de Decromet
Revestimientos
- Azul FBE con recubrimiento RAL5017
- Opción:Rilsan Nylon 11.
