Деталь

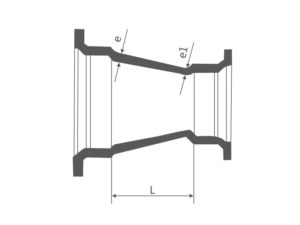

Концентрические конусы с болтовым уплотнением Класс K 12
|
Номинальный диаметр DN (мм) |
e | e1 | L | Масса
(кг) |
|
150×100 |
7.8 | 7.2 | 150 |
16.8 |
| 200×100 | 8.4 | 7.2 | 250 |
23.5 |
|
200×150 |
8.4 | 7.8 | 150 | 24.5 |
|
250×150 |
9.0 | 7.8 | 250 |
33.0 |
| 250×200 | 9.0 | 8.4 | 150 |
33.0 |
|
300×150 |
9.6 | 7.8 | 350 | 45.5 |
|
300×200 |
9.6 | 8.4 | 250 | 45.0 |
| 300×250 | 9.6 | 9.0 | 150 |
44.0 |
| 400×200 | 10.8 | 8.4 | 460 |
76.5 |
|
400×250 |
10.8 | 9.0 | 360 | 75.5 |
|
400×300 |
10.8 | 9.6 | 260 |
75.0 |
| 450×250 | 11.4 | 9.0 | 460 |
94.0 |
|
450×300 |
11.4 | 9.6 | 360 | 93.5 |
| 450×400 | 11.4 | 10.8 | 160 |
89.5 |
|
600×300 |
13.2 | 9.6 | 660 | 153.0 |
|
600×400 |
13.2 | 10.8 | 460 |
147.0 |
| 600×450 | 13.2 | 11.4 | 360 |
142.0 |
